技嘉现有的RTX 5090显卡仅配备一组12V-2×6供电接口，但部分型号的PCB上预留了第二组供电接口的焊盘，这为升级改造提供了可能。对于极限超频玩家来说，挑战功耗极限总是伴随着风险。知名硬件改装者Frame Chasers在尝试改装技嘉RTX 5090时付出了惨重代价。

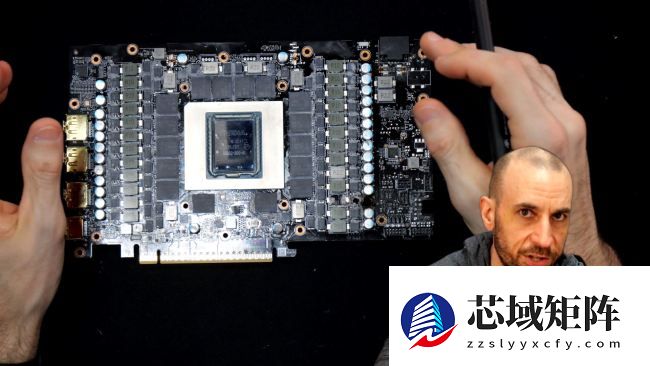

他在YouTube视频中展示了一块因改装供电而烧穿的PCB板，上面有两个明显的孔洞。在此之前，Frame Chasers进行了两项激进的改装项目：一是通过分流电阻改装解除功耗限制，二是加装第二个12V-2x6电源接口。部分技嘉RTX 5090显卡的PCB右侧预留了第二个16pin供电接口焊盘，理论上增加供电接口可以让电流更均衡地分配，避免单一接口负载过高，从而支持更高功耗。

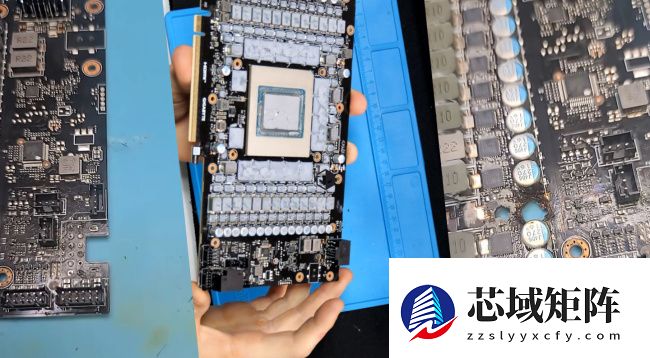

然而，改装后的显卡虽然一度正常运行，但最终还是损坏了。Frame Chasers推测问题可能源于两个因素叠加：分流电阻改装已经使显卡的基础功耗高于常规，再加上风扇停转，热量急剧累积，最终导致PCB被烧穿。从视频截图中可以看到，PCB上留下了两个明显的烧灼孔洞，一颗电容也因高温脱落。幸运的是，GPU核心和显存芯片未受损坏。
Frame Chasers已将这块损坏的RTX 5090寄给知名硬件维修专家NorthWestRepair，希望后者能将幸存的核心芯片移植到另一块PCB上，使其恢复功能。这一事件再次提醒极限超频爱好者，在挑战功耗极限的过程中，散热与供电的平衡至关重要，任何一环的疏忽都可能导致昂贵的硬件损坏。
